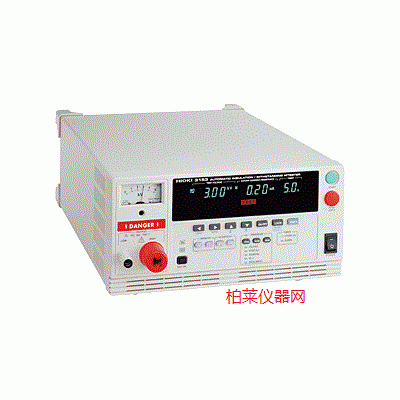

日置 3153自動絕緣/耐壓測試儀
日置 SM7810高阻計
日置 LR8410-30特制品無線數據采集
日置 FT6031-50接地電阻計
日置 3255-50數字萬用表

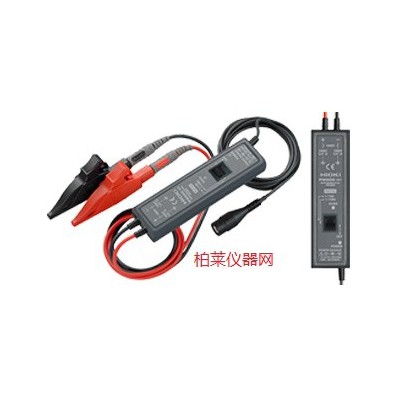

日置 P9000差分探頭

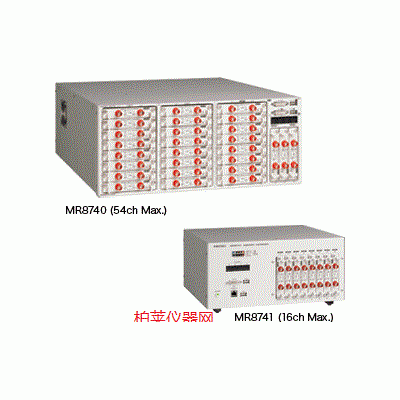

日置 MR8740|MR8741存儲記錄儀

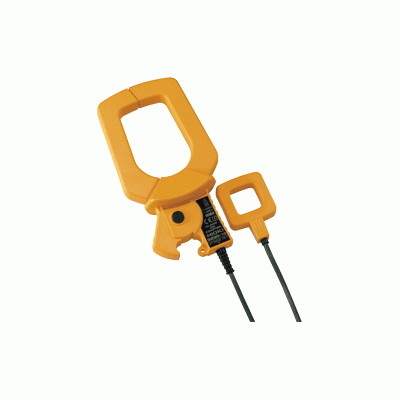

日置 9657-10泄漏電流鉗
適用于寬頻帶、高精度的電流測量
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 寬頻帶 DC ~ 1 MHz，良好的頻率特性
● 應用于電動和混合動力車領域
● 使用溫度范圍?30℃?85℃，適用于汽車方面的測量
● 應用于太陽能發電，電池充放電測量和逆變器次級電路測量
● 使用示波器/存儲記錄儀可觀測波形（搭配傳感器單元）
| CT6862 | CT6863 | |
|---|---|---|
| 額定電流 | 50 A AC/DC | 200 A AC/DC |
| 最大允許輸入 | 100 A 連續 (需要降低頻率或溫度) | 400 A 連續 (需要降低頻率或溫度) |
| 頻率特性 | 振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz | 振幅: DC ~ 500 kHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 規定至1 MHz | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 規定至500 kHz |
| 功率消耗 | 5 VA max. (電源供應為50 A/55 Hz, ±12 V ) | 6 VA max. (電源供應為 50 A/55 Hz, ±12 V ) |
| 輸出電壓率 | 2 V/額定電流量程 (電壓輸出使用傳感器單元9555-10，使用帶 1 Mohm 以上輸出電阻的設備) | |
| 對地最大額定電壓 | AC/DC 1000 V (50/60 Hz, CAT III ) | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 鉗口直徑 | φ 24 mm (0.94 in) | φ 24 mm (0.94 in) |
| 操作溫濕度 | -30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝結) | |
| 電源供應 | DC ±11 V ~ ±15 V (由傳感器單元供電，AC 100 ~ 240 V) | |
| 體積及重量 | 70W× 100H× 53D mm，線長: 3 m， 340 g | 70W × 100H× 53Dmm,，線長: 3 m ，350 g |
| 附件 | 標識帶× 6，操作手冊× 1 | |
可搭配使用的產品 ■CT6862(-05)
| 適用產品/單元 | CT6862 | CT6862-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | × | × |
