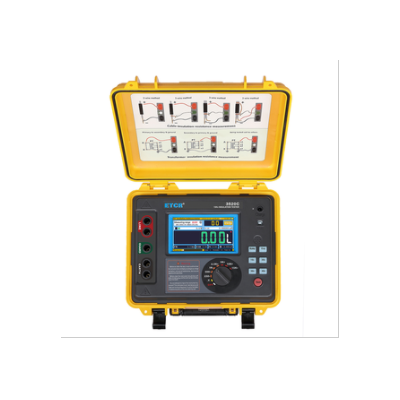

銥泰 ETCR3500B|ETCR3500高壓絕緣電
銥泰 ETCR001F柔性線圈羅氏線圈電流
銥泰 ETCR8700遠程斷電/漏電報警監
銥泰 ETCR3000數字式接地電阻測試儀
銥泰 ETCR1500無線高壓核相儀
銥泰 ETCR9150B無線高低壓鉗形電流
銥泰 ETCR3900標準電阻
銥泰 ETCR3480A|ETCR3480B絕緣電阻
銥泰 ETCR8000無線傳輸電流在線監測
二． 型號區別
產品型號 | 驗電電壓等級 | 顯示功能 | 備注 |
ETCR1800A | 380V～220KV | 電壓顯示 | 配有探勾、探針（可更換） |
ETCR1800B | 380V～220KV | 電壓及電流顯示 | 探勾（不可拆卸） |
三． 安全事項
驗電作業需按照【國家電網公司電力安全工作規程】中有關帶電作業的相關要求執行，驗電作業應在晴好天氣下進行。驗電作業時，操作人員應戴絕緣手套，人身與帶電體的安全距離及絕緣桿有效絕緣長度要求。詳見下表：
人身與帶電體的安全距離
電壓 等級 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
安全 距離 | 0.4m | 0.6m | 0.7m | 1.0m | 1.8m | 2.2m | 3.4m |
帶電作業時絕緣桿的有效絕緣長度
電壓 等級 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
有效絕緣長度 | 0.7m | 0.9m | 1.0m | 1.3m | 2.1m | 3.1m | 4.0m |
四． 技術規格
功 能 | 無線高壓驗電、高壓電壓及感應電壓測試、高低壓電流測試 |
電 源 | 接收器：DC6V，4節7號堿性電池 探測器: 鋅錳干電池6F22、9V |
傳輸距離 | 無線傳輸，直線傳輸距離約30米 |
驗電電壓范圍 | 380V～220KV |
電壓等級顯示 | 380V、6.6KV、10KV、35KV、66KV、110KV、220KV |
對地電壓 顯示范圍 | 0.1KV～150KV（對大地電壓） |
對地電壓 顯示精度 | 高壓架空線路±15%±5dgt（其它應用：±25%±5dgt） |
*電流量程 | 0.1A～6000A（限B型） |
*電流精度 | ±3%±5dgt（限B型） |
*電流分辨率 | 0.1A（限B型） |
探勾口徑 | φ50mm（ETCR1800A）；φ60mm（ETCR1800B） |
探針長度 | 110mm（限ETCR1800A使用） |
無線頻率 | 433MHz |
LCD尺寸 | 47mm×28.5mm |
電源指示 | 探測器具有綠色電源指示燈 |
驗電指示 | 驗電時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲 |
顯示速率 | 2次/秒 |
數據存儲 | 99組(掉電或更換電池不會丟失數據) |
液晶背光 | 有背光 |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓低指示 |
|
額定電流 | 探測器：75mA max；接收器：35mA max |
通訊接口 | USB |
儀表質量 | 儀器：660g(含電池)；包裝及絕緣桿的總質量：約5.6Kg |
儀器尺寸 | 接收器：78mm×165mm×42mm；探測器300mm×273mm×85mm |
絕緣桿長度 | 直徑Φ38mm；長度：縮態為850mm；伸態為3600mm |
絕緣試驗 | 絕緣桿拉伸后兩端：AC 220KV/rms 接收器、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；測試現場應無433MHz同頻干擾 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
