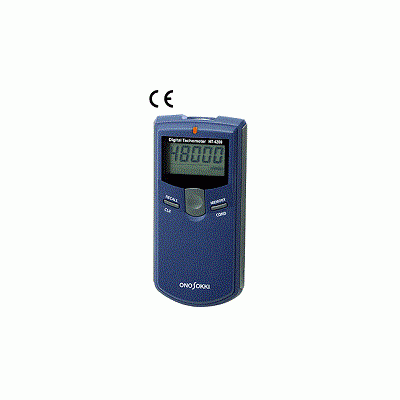

小野測器 HT-6200外接傳感器型手持
小野測器 TM-5100雙通道多功能數字
小野測器 MP-9820磁電式轉速傳感器
小野測器 FV-1500高速F/V頻率電壓轉
小野測器 LA-7000系列高功能聲級計
小野測器 TH-1000/2000系列小中容量
小野測器 CF-4700FFT分析比較儀
小野測器 GS系列數字式位移傳感器

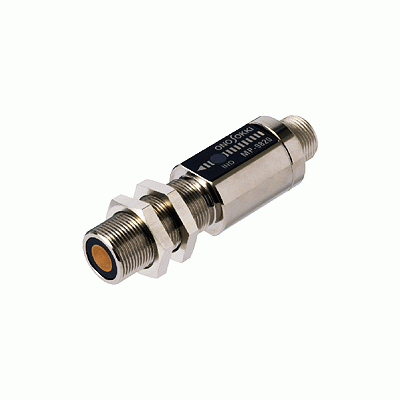

這種磁電式轉速傳感器的內部由磁阻元件、永久性磁鐵、直流放大器及電壓調節器等組成，是磁通響應型傳感器（電阻值隨磁通大小而變化），從超低速到高速（1 ～ 20000 r/min（60 P/R）），以方形波輸出。
磁電式轉速傳感器有以下3種。
· 通用型：MP-981
· 高速型：MP-9820
· 防水型：AP-981
MP-981的信號線，延長線及接頭等為選購件，而AP-981的信號線為內置抽出式1.9 m（端末為開放式）
可以檢測到近乎0r/min
由于是非接觸式，很安全
小型輕量，安裝簡單
只要在測定對象物上能安檢測齒輪，安裝位置無關緊要
在水中及硝酸霧狀氣氛中也可測量（AP-981）
| MP-981 | AP-981 | |
|---|---|---|
| 檢測方法 | 磁阻元件及磁性體齒輪 | 磁阻元件及磁性體齒輪 |
| 檢測齒輪 | 強磁體（S20C，SS400等）， 模數 0.5 ～ 3，齒寬 3 mm 以上 | 強磁體（S20C，SS400等）， 模數1 ～ 3，齒寬3 mm 以上 |
| 檢測距離 | 取決于齒輪的模數 | 取決于齒輪的模數 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 輸出方式 | 浮式接地 | 浮式接地 |
| 輸出信號 | 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 | 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 |
| 輸出阻抗 | 約330Ω | 約330Ω |
| 適用轉速表 | TM-3100系列，TM5100 等 | |
| 電 源 | DC 12±2 V，約 40 mA | |
| 保護電路 | 電源極性保護 | |
| 使用溫度范圍 | －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸霧氣中） |
| 耐電壓 | DC 250 V | |
| 耐振動 | 1.2mmp-p，30 Hz，1小時，X，Y，Z各方向 （通電時） | |
| 耐沖擊 | 490 m/s2，X，Y，Z方向3轉 （不通電的時候） | |
| 重 量 | 約 80 g（包括兩個安裝螺母） | 約 130 g（包括信號線） |
| 信號線 | 別售（30 m以下，MX-7100/8100系列連接電纜使用時） | 耐硝酸信號線1.9 m，內置抽拉式 |
| 備 注 | ---- | 外形材質為聚碳酸酯，防水型，相應于防水型JIS C0920保護等級IPX7。耐酸型硝酸霧狀氣氛中可以使用。 |
