一、EXTECH PRC15 簡單介紹 ：

PRC15使工廠維護和電氣技術人員能夠測試和校準各種過程控制設備，包括變送器，傳感器，指示器，傳感器，儀器儀表，機器人系統，熱電偶和其他工業系統組件。包括測試線，鱷魚夾，帶4個插頭的100V-240V AC通用適配器，6節AA電池和硬質手提箱。

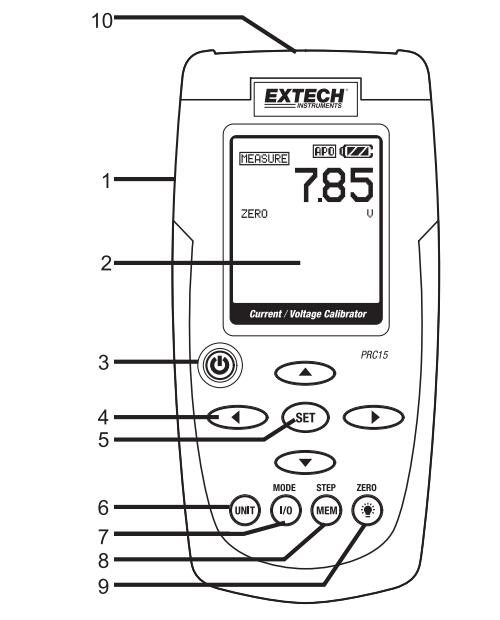

二、EXTECH PRC15 儀表圖示 ：

1.交流適配器輸入插孔
2.顯示器
3.通電/關斷
4.源輸出調整箭頭按鈕
5.設置按鈕
6.單位按鈕 (ma 或%)
7.i/o 模式按鈕
8.存儲器 (內存步驟按鈕)
9.背光/零按鈕
10.測試引線輸入插孔

三、EXTECH PRC15 規格特征 ：

規格 范圍 解析度
資源 輸出0至24mA電流，負載高達1000歐姆; 輸出0?20V
測量 0?50mA電流信號; 0至19.99V
輸入/輸出范圍和顯示 -25.0?125.0％（代表0?24mA） 0.1％
0到19.99mA 0.01mA
0?24.0mA 0.1mA
0到1999mV 1mV
0至20.00V 10mV
準確性 ±0.01％±1位數
尺寸/重量 6.3x3.2x1.7“（159x80x44mm）/ 8.2oz（232g） - 不包括電池重量
0?24mA（-25?125％）讀數
0到20V直流校準源
最多五個用戶可調整的校準預設
棕櫚型雙層模制外殼和大型點陣數字背光液晶顯示器
標準香蕉I / O端口
大型電池組可延長工作周期
外部電源適配器，可連續工作
包括測試線，鱷魚夾，帶4個插頭的100V-240V AC通用適配器，6節AA電池和硬質手提箱

四、EXTECH PRC15 操作說明 ：

測量 (輸入) 操作模式
在這種模式下, 該單位將測量高達50mADC 或20VDC。
1.把電表打開。
2."度量值" 將出現在顯示器中。
3.按住 > 兩秒鐘的模式按鈕, 選擇 ma 或% 或 mv
4.將校準電纜連接到電表。
5.將校準電纜連接到測試中的設備或電路。
6.閱讀液晶顯示器上的測量。
源 (輸出) 操作模式
在這種模式下, 該單元可以源電流高達24mADC 的1000歐姆或電壓高達20.00V。
電流或電壓可以輸出手動或從內存跨步描述早些時候.
1.打開電表
2.測量 "將出現在顯示屏上。
3.按住 "模式" 按鈕 > 兩秒鐘以選擇 ma 或% 或 v/mv
4.短按 "模式 i/o" 按鈕選擇源。
5.按單位按鈕選擇%/ma 或 mv/v。
6.將校準電纜連接到電表
7.將校準電纜連接到測試中的設備或電路使用箭頭按鈕在較低的顯示器中設置所需的輸出值。
8.上部顯示指示的實際電流或電壓值。如果上部顯示與設置值不匹配, 要么需要更換電池, 要么是負載阻抗超出指定范圍。
