一、EXTECH 380803 簡單介紹　：

380803是一款真有效值功率分析儀和數據記錄器。電器測試儀/功率分析儀同時顯示測試的設備或設備的功率，功率因數或VA，電壓或頻率（Hz）和電流（安培）。內置數據記錄器可以存儲多達1,012個讀數，或者您可以使用內置的RS-232端口和附帶的軟件將數據直接保存到您的PC。其他功能包括：最大保持，數據保持和過載保護。電池或AC適配器操作提供線路隔離。配有8節AA電池，軟件，電纜，電源線，交流適配器和外殼。

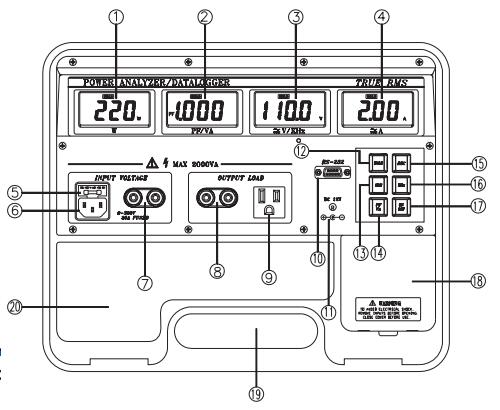

二、EXTECH 380803 儀表圖示　：

1.瓦特顯示
2.PF或VA顯示
3.V或KHz顯示
4.A顯示
5.20A保險絲
6.輸入插座
7.輸入端子
8.輸出端子
9.輸出插座
10.RS-232終端
11.直流12V適配器輸入
12.持有
13.最大化按鈕
14. PF/VA 選擇按鈕
15.REC按鈕（380803）
16.千赫（頻率）
17.開/關按鈕
18.電池槽
19.提手
20.配件存放空間

三、EXTECH 380803　規格特征?。?/span>

· 規格 范圍 解析度 基本精度（％rdg） 輸入信號范圍
· 瓦 200 / 2000W 0.1 / 1W ±（0.9％+ 4d）@ 50 / 60Hz 300V，20A，40-400Hz
· 功率因數 0.5?1.0 0.001 （基于W，V，A） 250V，20A，50 / 60Hz
· 電壓 200.0 / 750V 0.1 / 1V ±（0.5％） 750VAC
· 當前 2 / 20A   ±（0.5％） （保險絲保護）  2 / 15A
· 頻率 40Hz至20kHz 1Hz至10Hz ±（0.5％）
· 尺寸/重量 11×8.3×3.5“（280×210×90mm）/ 4.85lb（2.2kg）
· 內置數據記錄器最多可存儲1,012個讀數（單記錄/連續數據記錄）
· 四個同時顯示的功率，功率因數或VA，電壓或Hz，安培
· 真RMS電壓和電流測量正弦波，方波，三角波和失真波形，峰值因數<5
· 將設備直接插入功率分析儀
· 最大值，數據保持和過載保護
· 電池或AC適配器提供線路隔離
· 采樣（更新）率為2.5次/秒
· 包括用于下載和存儲數據到PC的軟件
· 僅在110-117V的國家使用！

四、EXTECH 380803　操作說明?。?/span>

數據采集
模型380801和380803可以連接到PC，讀數可以實時記錄為他們被帶走?？勺x取讀取數據，繪制，統計分析，打印，保存，并導入電子表格、數據庫、文字處理等軟件程序。指令數據采集包括在單獨的數據采集和數據記錄手冊上軟件光盤。
數據記錄（模式380803）
該模型380803內置內存，超過一千的讀數可以存儲為以后轉移到PC。一旦轉移，數據可以被查看，繪制，統計分析，打印，保存為一個文本文件，并導入電子表格，數據庫，文字處理等軟件程序包括在單獨的數據采集和數據記錄手冊指示數據記錄。
注意：一個“領先和落后的字節”錯誤信息可能會造成一個RS232 COM端口電壓不親和性。使用串行到USB適配器解決問題。
