一、EXTECH 382270 簡單介紹 ：

382270是一個四輸出直流電源有兩個0到30V / 0到5A輸出加上3到6.5V / 3A和15V / 1A的兩個固定輔助輸出。兩個30V輸出可并聯組合為10A或串聯組合為60V。配有4對測試導線（香蕉插頭和鱷魚夾）和一條交流電源線。

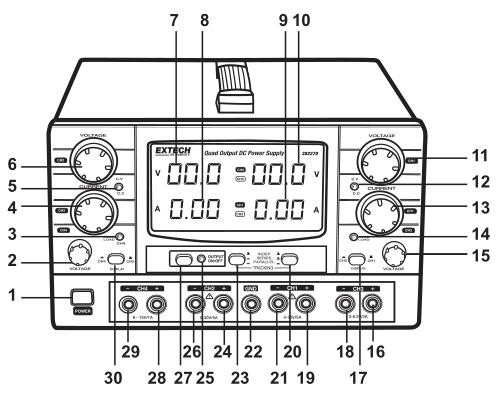

二、EXTECH 382270 儀表圖示 ：

1.電源按鈕
2.4 通道電壓調整
3.通道 4 過載狀態指示燈
4.通道 2 電流調節旋鈕
5.恒定電流 / 電壓狀態LED 為 CH 4
6.通道 2 電壓調節旋鈕
7.電壓輸出顯示 (CH 2/4)
8.當前輸出顯示 (CH 2/4)
9.當前輸出顯示 (CH 1/3)
10.電壓輸出顯示 (CH 1/3)
11.通道 1 輸出電壓調節旋鈕
12.恒定的電壓 / 電流狀態 LED 為通道 1
13.當前輸出通道 1 調整旋鈕
14.通道 4 過載狀態指示燈
15.電壓輸出調整旋鈕通道 3
16.積極終端 CH 3
17.CH1 / CH 3 顯示選擇按鈕
18.消極終端 CH 3
19.積極終端 CH 1
20.系列、 平行、 獨立跟蹤選擇按鈕
21.消極終端 CH 1
22.接地端子
23.系列、 平行、 獨立跟蹤選擇按鈕
24.積極終端 CH 2
25.輸出開關狀態指示燈
26.消極終端 CH 2
27.輸出開關按鈕
28.積極終端 CH 4
29.消極終端 CH 4
30.CH2 / CH 4 顯示選擇按鈕

三、EXTECH 382270 規格特征 ：

輸出電壓（4） 0至30V，0至30V，3至6.5V，8至15V
輸出電流（4） 0?5A，0?5A，3A（固定），1A（固定）
負載電壓調節 0.5mV±3mV
線電壓調節 0.1mV±3mV
負載電流調節 2mA±5mA
線電流調節 2mA±3mA
波紋和噪聲 <0.5mVrms
功率 110至240VAC，50 / 60Hz（可切換）
尺寸 10.2 x 6.3 x 14.5“（260 x 160 x 370mm）
重量 26.5磅（12kg）
兩個完全可調電源與兩個輔助輸出組合
兩個0至30V / 0至5A輸出，可選擇恒定電壓和恒定電流模式
兩個輔助輸出，固定電流為3至6.5V / 3A和8至15V / 1A

四、EXTECH 382270 操作說明 ：

恒定電流 (CC) 模式
1.打開電源。
2.旋轉 CV 旋鈕 (6) 或 (11) 到最大值。
3.旋轉消委會調整 (4) 或 (13) 到最低
4.連接所需要的負載。
5.旋轉調整旋鈕順時針旋轉來達到所需的當前值。
6.顏色的 CV/CC 狀態指示燈 (5) 或 (12) 將變?yōu)榧t色。
