產品綜述

5264B通信矢量信號分析儀采用寬頻帶矢量信號接收技術，解決頻譜分析和寬帶通信矢量信號接收分析難題，能完成9kHz～6GHz傳統掃頻頻譜分析、和寬帶通用矢量調制信號解調分析、GSM、TD-SCDMA、WCDMA、CDMA2000、CDMA 、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等多種標準制式信號分析，可應用于各類射頻電子設備或部件的科研、生產、計量、維修和教學。

功能特點

• 多功能一體化設計，便于用戶使用

• 快速自動化測試

• 多種數字調制格式多種制式的矢量信號分析

• 大動態、高精度的射頻信號測量能力

• 豐富的程控接口，方便地實現遠程控制及網絡升級功能

• 5264B通信綜合測試儀內部集成了獨立的GSM、CDMA、TD-SCDMA、WCDMA、CDMA2000、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等標準制式信號分析模塊

快速自動化測試：

       5264B通信矢量信號分析儀可在射頻無線通信用頻段9kHz～6GHz的范圍內，完成通信矢量信號分析及功率、頻率和調制等性能測試，標準的GPIB、USB、TCP/IP等接口能對各種不同設備進行快速自動測試。本產品分析功能全面，非常適合高校教學試驗。

對捕捉信號進行多域分析：

5264B通信矢量信號分析儀支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多種調制格式以及各種制式信號的解調分析，可以對EVM、IQ imbalance、phase error、magnitude error、frequency error等調制指標進行分析，提供分析數值并用圖形顯示。

典型應用

• 測量RF頻譜(幅度、頻率)

• 分辨相距很近信號

• 多種數字調制格式的矢量信號分析

• 測量RF頻譜(幅度、頻率)：由于最大輸入信號功率為+30dBm，大多數情況下被測信號可直接從儀器輸入端口輸入?？赏ㄟ^(guò)設置合適的中心頻率、掃描寬度、分辨率帶寬，讓信號處于最佳測試狀態?？梢灾庇^的看到被測信號的頻率、幅度及信號質量。

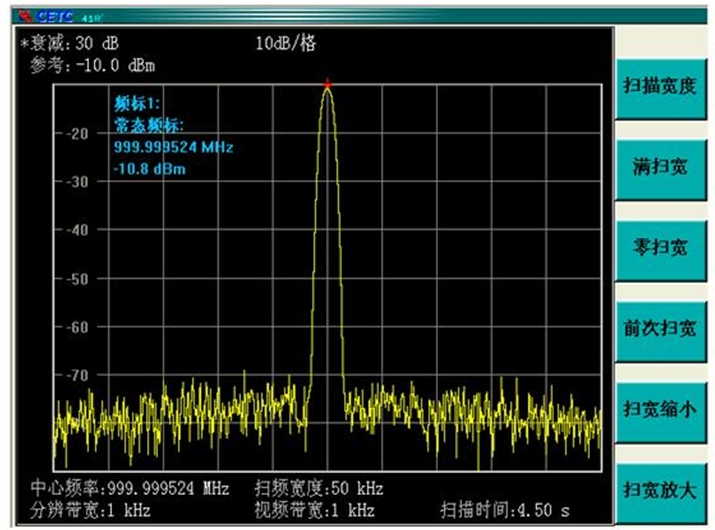

測量信號頻率和幅度

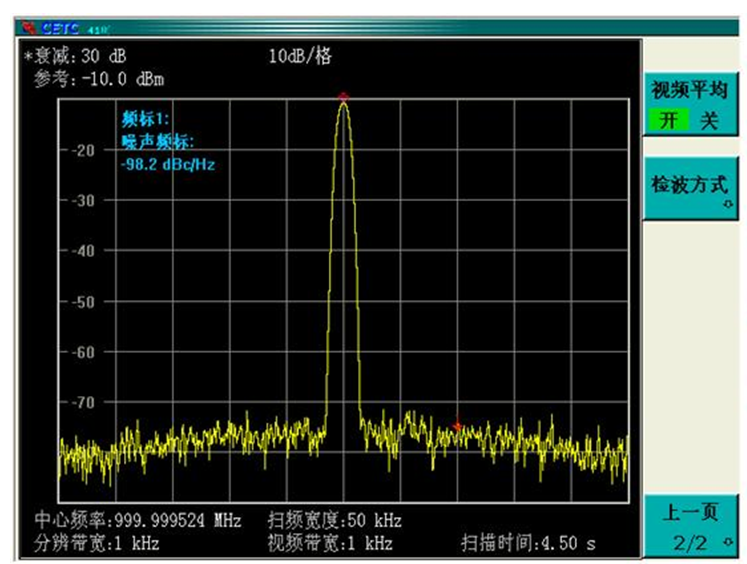

測量信號相噪

• 分辨相距很近信號 利用全數字中頻實現更高的分辨率，來區分和測量緊靠在一起的信號，其狹窄的波形因數(4：1)有助于測量與載波接近的信號。同時還提高了靈敏度。
