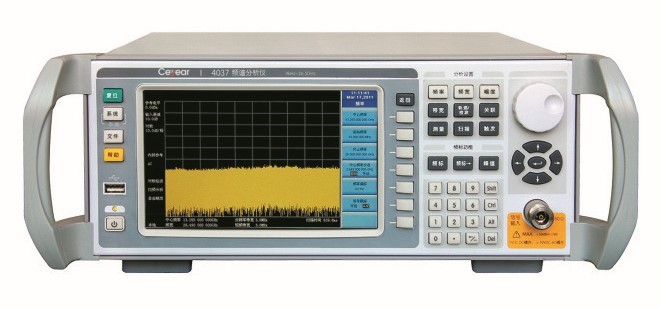

思議 4037系列頻譜分析儀
思議 6330A光纖功率標準裝置
思議 1765程控直流電源
思議 1435A/B-V信號發生器
思議 1451A/D/F捷變信號發生器
思議 4711/4712數據記錄儀
思議 6332C光插回?fù)p測試儀
思議 4945B/C 無線電通信綜合測試儀
思議 9208A無線通信射頻電路實驗教
產品綜述
6474保偏光纖熔接機主要用于熊貓型、領結型、橢圓型等保偏光纖的熔接和保護，也可用于普通通信光纖的接續。該產品自動調焦功能使得各種光纖的纖芯清晰可見；微米級平行裝夾與準直機構實現了光纖纖芯精確對準功能；GUI圖形化界面設計提供了友好的操作界面，觸摸屏的應用使得操作更簡便；大容量可插拔模塊化鋰電池為長時間野外工作提供了可靠保障；主軸高精對準算法和放電電弧實時補償方案，可保證產品在整個工作條件范圍都實現了保偏光纖低損耗、高消光比熔接。
功能特點
-40dB偏振串音（熊貓型光纖）
0.1°旋轉馬達精度
自動調焦功能，實現精確纖芯對準
GUI 圖形化界面及觸摸屏設計，操作更簡便
保偏光纖45秒熔接，25秒熱縮
X/Y軸同時顯示，300倍圖像放大
新型高性能電極，電極壽命高達3000次
USB接口
5.7英寸高分辨率彩色液晶屏顯示
大容量可插拔鋰離子電池，熔接和加熱循環200次
體積小、重量輕，含電池僅為5.5kg
U盤自動軟件升級
適用光纖 | 符合ITU-T G.651～G.655規定的光纖；熊貓型、橢圓型及領結型等保偏光纖 | |||
包層直徑 | 80μm～150μm | |||
熔接損耗（典型值） | 0.03dB（SM）；0.02dB（MM）；0.05dB（DS）；0.07dB（PANDA） | |||
熔接時間 | ≤18s（SM）；≤45s（PANDA） | |||
偏振串音 | ≤-40dB（PANDA） | |||
加熱時間 | ≤35s（適用于60mm、40mm和一系列熱縮套管） | |||
圖像顯示 | 高性能5.7英寸液晶屏 | |||
放大倍數 | 300倍/150倍 | |||
儲存結果 | 4000組 | |||
最短切割長度 | 8mm | |||
電池容量 | 11.1V，7500mAh，熔接和加熱循環典型值200次 | |||
電池壽命 | 循環充電次數達300～500次，客戶自己可更換 | |||
電極壽命 | 典型值3000次，客戶自己可更換電極 | |||
施工照明 | 內置高亮度、寬范圍照明燈 | |||
供電方式 | 內置鋰電池和外部直流電源 | |||
工作環境 | 溫度：0℃～50℃；濕度：0～95%RH | |||
重 量 | 5.1kg(無電池)，5.5kg(含電池) | |||
操作界面 | 中文/英文 | |||
外形尺寸(寬×高×深) | 290mm×195mm×198mm（不含把手、顯示器、底部墊腳） | |||
電源最大功耗 | 75W（包括充電） | |||
內置鋰電池 | 工作時間≥6h，充電時間≤3h | |||
外部直流電源 （外部電源適配器） | 輸入 | AC100～240V，50/60Hz，0～1.5A； | ||
輸出 | DC13～14V，0～4.44A, 電源插頭中心為正極 | |||
接口功能 | USB | 導出記錄 | 通過U盤可將熔接記錄導出，便于查看 | |
軟件升級 | 通過U盤可將軟件升級至最新版本 | |||
自動功能 | 自動熔接 | 可完成兩根光纖的推進、對芯、偏振主軸對準、放電熔接、消光比估算、損耗估算等一系列功能 | ||
張力測試 | 張力測試開啟時，熔接完成后將自動進行2N的張力測試。 | |||
